Анализ электромагнитной обстановки (ЭМО) и условий электромагнитной совместимости (ЭМС)

 EMI analyzer

Сертификат соответствия № 12.0001.1557 от 31.05.2016 г. Орган по сертификации: Автономная некоммерческая организация  «Межрегиональный испытательный центр» (АНО МИЦ), г. Москва.

Назначение программы

Анализ электромагнитной обстановки (ЭМО) и условий электромагнитной совместимости (ЭМС) на территории предприятий энергоснабжения, связи и других объектов.

Программа обеспечивает расчет помех и перенапряжений в разветвленных кабельных и воздушных линиях при:

ударах молнии в землю и систему молниезащиты;

коммутациях и кортких замыканиях в силовых цепях;

импулсном увеличении потенциала заземлителя;

облучении гармоническими и импульсными электромагнитными полями;

облучении полями токов промышленной частоты;

Расчет импульсных токов и напряжений в токоотводах системы молниезащиты; Расчет электромагнитных полей на территории объектов: высокочастотных, импульсных и промышленной частоты .

Особенности расчетной методики

Расчетная методика основана на прямом решении системы дифференциальных уравнений открытых (излучающих и принимающих излучение) разветвленных длинных линий с распределенными параметрами. Простые инженерные оценки не используются. Методика в течение нескольких лет корректировалась на основе натурных измерений на подстанциях 6-750 кВ, ТЭЦ, АТС, станциях сотовой связи и других объектах. Как показывает практика, несмотря на сложность задачи, программа позволяет с приемлемой точностью (15-20%) вычислять характеристики импульсной помехи с учетом всех основных воздействующих факторов.

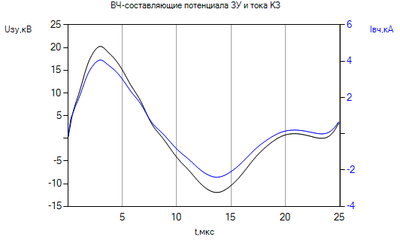

Отличие 3-й версии программы - возможность расчета помех от импульсного увеличения потенциала заземлителя при КЗ, коммутациях, ударах молнии, срабатывании ОПН. Учитываются трасса прокладки, способ экранирования, протяженность линии, импульсное сопротивление ЗУ, параметры импульса тока ВЧ.

Добавлен самостоятельный раздел для расчета электромагнитных полей промышленной частоты, создаваемых шинами, системами шин и реакторами.

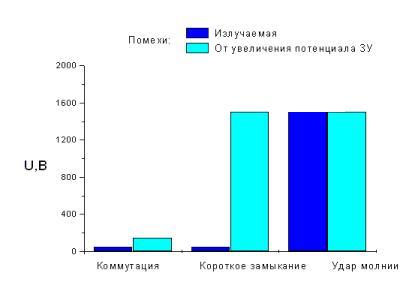

Сравнительный уровень помех в кабельных линиях на территории ОРУ



                               Неэкранированные линии                                                         Экранированные  линии (кабельный экран, канал)

Соотношение условное. В зависимости от способа и трассы прокладки кабеля уровень помех существенно меняется.



Программа EMI analyzer (2009-2017 г. г.) - это результат глубокой переработки программы Interferences (1999-2004 г. г.) того же автора.

Опция

Программа Interferences (2004г.)

Программа EMI analyzer (2012г.)

Рассчитываемые помехи

Общего вида + +
Дифференциальные - +

От удара молнии, при коммутациях и коротких замыканиях в силовых цепях

+

+

Помехи от импульсного увеличения потенциала заземлителя

-

+

При протекании токов промышленной частоты в силовых цепях и ЛЭП

-

+

При облучение импульсными и гармоническими полями от удаленногго источника

-

+

При моделирование натурных измерений (генератор)

-

+

Моделируемые элементы

Шины, металлоконструкции, провода,   кабельные линии

+

+

Экранирующие элементы: кабельный экран, кабельный канал, коаксиальный кабель, витая пара

-

+

Контрольно-измерительные приборы, имиттационные генераторы, вольтметры, осциллографы

-

+

Рассчитываемые поля

Временные зависимости напряженности импульсных ЭМП в любой точке территории объекта

-

+

Распределение ЭМП импульсных и промышленной частоты по территории объекта

-

+

Напряженность  электромагнитного поля промышленной частоты на территории ОРУ и в окрестностях реактора

-

+

Формы вывода результатов

Зависимости от времени токов и напряжений, их спектральный состав

+

+

Зависимости от времени напряженностей электрического и магнитного полей в выбранной точке

-

+

3D-вид расчетного объекта

-

+

3D-распределение токов и напряженний вдоль шин и кабелей

-

+

3Dаспределения импульсных полей и полей промышленной частоты по территории объекта

-

+

Операционная система

Windows 98, Me, 2000

Windows XP, 7, 8, 10

Сертификат соответствия - +
Версия 4. Теперь на стандартной платформе NET.Framework. Время расчета сокращено в 3 - 4 раза. ОС Windows XP,7,8,10.



Формы представления результатов

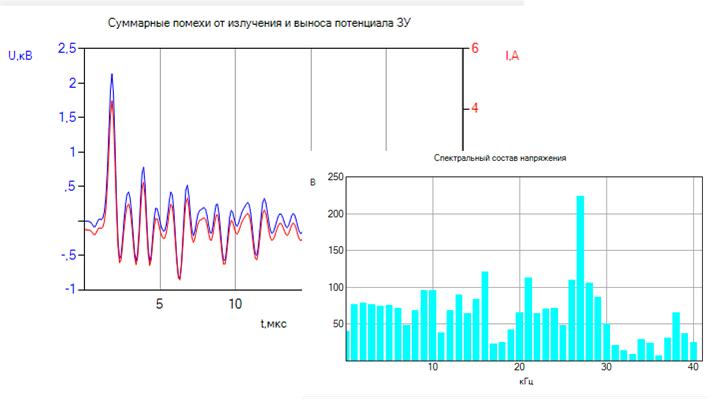

Изменение во времени составляющих помехи в приборе контроля (управления)

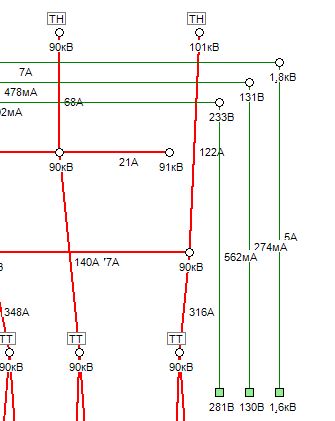

Фрагмент карты токов и напряжений в силовых линиях и кабелях контроля

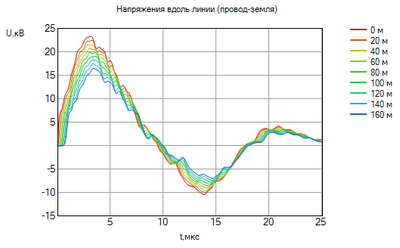

3D-диаграмма распределения максимальных напряжений вдоль линий позволяет выявить участки линий , на которых генерируются помехи.

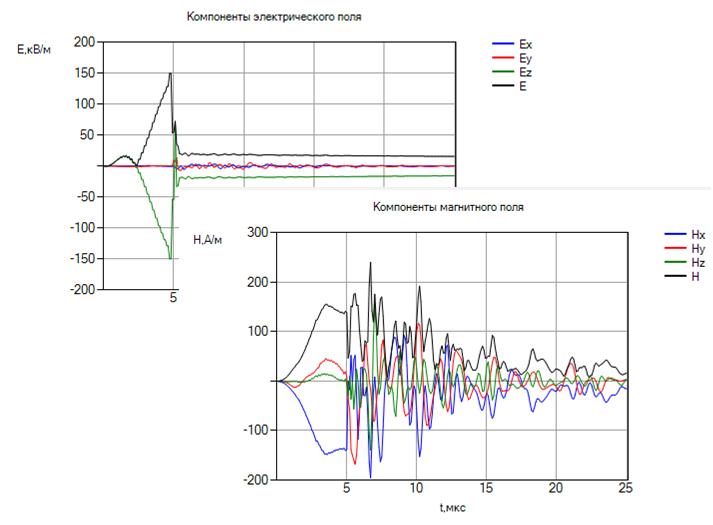

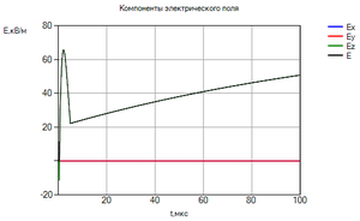

Компоненты электрического и магнитного полей в любой точке территории упрощают выбор уровня стойкости  и необходимого экранирования контрольно-измерительных приборов.

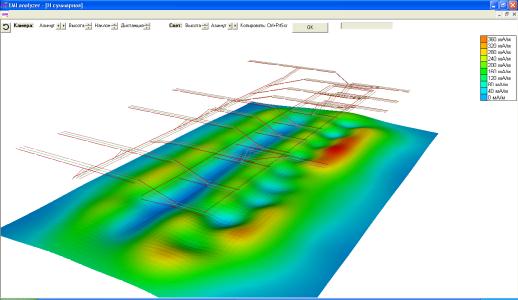

3D-диаграмма распределения напряженности магнитного поля промышленной частоты на территории ОРУ с 3-фазной системой шин.

Диаграмма распределения магнитного поля под 1-3-фазной линией 50 Гц

Диаграмма распределения магнитного поля 1-3-фазного (установленных в ряд или треугольником) реактора









Требования к компьютеру

Требования



Система

Windows XP,7,8,10

Процессор

от 1 ГГц

ОЗУ

от 1 Гб

Автор: Станислав Петров
