прямой расчет вероятности  прорыва  молнии

Protection Levels

Назначение программы: Проектирование и модернизация систем молниезащиты зданий, сооружений и воздушных линий электропередачи  (ЛЭП)

Защитные зоны молниеотводов в стандартах РД 34.21.122-87, СО-153-34.21.122,и, в меньшей степени, МЭК 623005, представляют собой весьма приближенное обобщение результатов, полученных при прямом расчете вероятности прорыва молнии к объектам. Смысл этого приближения состоял в том, чтобы можно было спроектировать молниезащиту, не прибегая к вычислениям, которые доступны лишь компьютеру. Цена такого упрощения - потеря значительного объема информации.

В отличии от метода построения защитных зон прямой расчет вероятности прорыва молнии

bullet дает точное значение вероятности удара молнии в каждый защищаемый объект, и каждый молниеотвод
bullet применим для молниеприемников любой формы и конструкции при любом их взаимном расположении, для которого построение защитных зон не предусмотрено
bullet автоматически учитывает взаимную молниезащиту объектов

В программе реализованы 3 метода расчета вероятности и частоты прорыва молнии

bullet Метод плоскости ориентировки (ЭНИН), использованный при разработке стандартов РД 34.21.122-87, СО-153-34.21.122
bullet Селективный метод ( МЭИ), позволяющий вычислить вероятность прорыва молний с определенной величиной тока
bullet Электрогеометрический метод, использованный при разработке стандартов МЭК.

Два вида расчетов

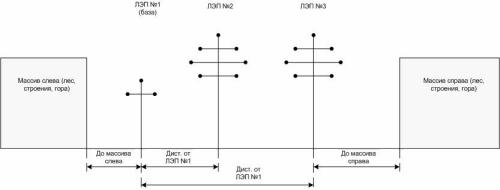

Расчет протяженной трассы из одной или нескольких параллельных разнотипных ЛЭП с учетом расположенных  вблизи трассы лесных, застроенных или горных массивов..

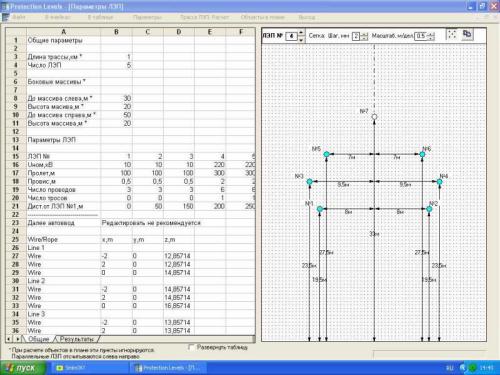

Исходные данные вносятся в встроенную таблицу формата Excel. Для ввода координат проводов и тросов используется графический интерфейс, позволяющий размещать провода и тросы простым перетаскиванием их силуэтов мышью.  Координаты проводов считываются и записываются в таблицу автоматически. Результаты расчета автоматически записываются на другой странице таблицы. Таблицу можно редактировать, сохранять или загружать как в программе Protection Levels, так и в Excel, Для каждого провода и суммарно для каждой ЛЭП вычисляются:

bullet

Среднегодовая частота прорывов молнии;

bullet

Вероятность прорыва молнии;

bullet

Уровень защиты.



Расчет произвольно расположенных на местности разнотипных объектов - зданий, сооружений, участков ЛЭП.

  На рабочем поле мышью размещаются модели объектов: параллелепипеды, цилиндры, прямоугольные, треугольные, конические скаты крыш, вертикальные, горизонтальные или наклонные стержневые и тросовые конструкции, а так же участков ЛЭП. С клавиатуры вводится только высота объекта. Модели можно перетаскивать, вращать и устанавливать друг на друга и т.п.

Параметры участков ЛЭП (количество и размещение проводов и тросов) автоматически считываются из той же таблицы, что и для протяженной трассы.

Количество вводимых элементов неограниченно. Собранная схема сохраняется и загружается из файла, копируется в буфер как рисунок.

Простой интуитивный интерфейс осваивается за 10 минут.

Проведение расчета

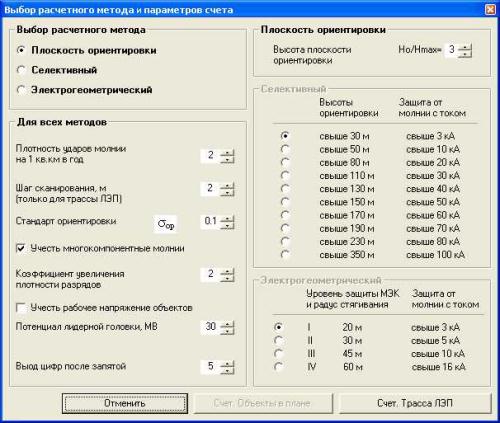

  Все параметры счета можно менять, но в большинстве случаев используются значения по умолчанию, что позволяет отложить изучение расчетных методик (прилагается) на неопределенный срок.

Метод плоскости ориентировки - можно ничего не устанавливать.

Селективный метод - нужно выбрать из списка максимально допустимый для объекта ток молнии.

Электрогеометрический метод - тоже нужно выбрать из списка максимально допустимый для объекта ток молнии.

Время счета от нескольких секунд до нескольких минут - в зависимости от выбранного метода, количества и высоты объектов.

Вывод результатов

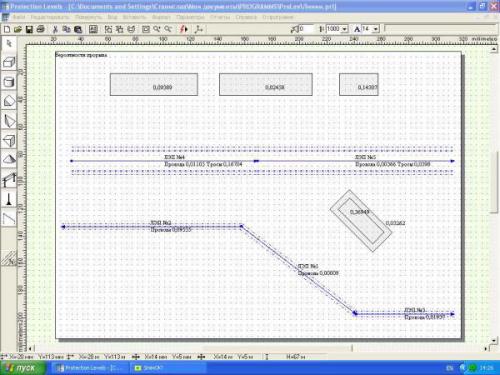

По окончанию счета открывается окно для выбора результатов: среднегодовые частоты прорывов, вероятности прорывав, уровни защиты. Информация для каждого из объектов и суммарная для каждого участка ЛЭП выводится непосредственно на расчетную схему в виде 2D или 3D. Подробная информация по каждому проводу ЛЭП выводится в Таблицу результатов. Все результаты можно скопировать в буфер или сохранить в файл.
